XL-21動力配電柜(標準)

1、XL-21動力配電柜產品概述XL-21動力配電柜系列產品適用于工業與民用建筑中作交流頻率為50Hz、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。

2、使用環境條件

（1）、周圍空氣溫度不超過＋40℃，不低于－20℃；

（2）、相對濕度在溫度＋40℃時不超過50%，溫度較低時允許有較高的相對濕度，例如＋20℃為90%;

（3）、安裝地點海拔高度不超過2000米；

（4）、對安裝漏電斷路器的產品，周圍的外磁場在任何方向不超過地磁場的五倍；

（5）、沒有火災、爆炸危險及嚴重污穢的場所；

（6）、沒有化學腐蝕及劇烈振動的場所。

3、技術要求

（1）、本公司提供的產品完全滿足貴方所提供的技術要求，適用于規定使用條件的完整的成套設備，接通電源后能立即正常工作；

（2）、XL-21動力配電柜系列產品符合GB7251.1-1997?低壓成套開關設備和控制設備?等標準。

（3）、XL-21動力配電柜的主要技術參數a、額定電壓：交流380/220V；b、總輸入電流不超過600A；c、額定頻率：50Hz；d、額定短時間耐受電流值（有效值）10KA。

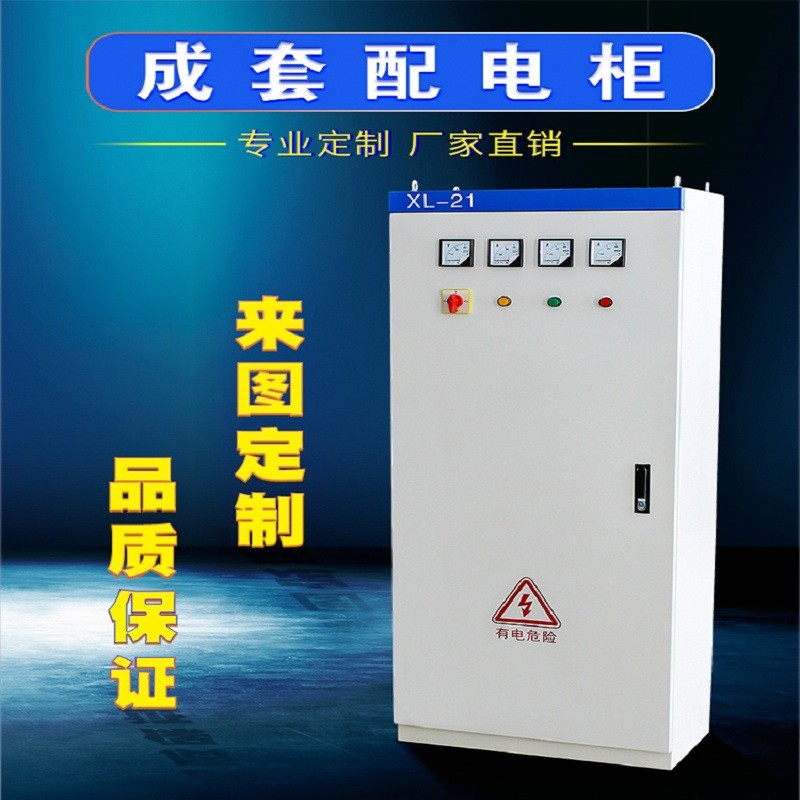

（4）、XL-21動力配電柜的特點本產品系戶內封閉式配電柜。柜體結構用薄鋼板彎制焊接而成，其正面為單扇左開門，門上裝有測量儀表和操作電器、信號電器。刀開關操作手柄裝在柜前右柱上部。柜體上部有可拆卸的頂板。配電柜靠墻安裝。進出線電纜由底部引入。用戶有特殊要求，亦可在柜頂板上開進線敲落孔或加裝母線室，母線室高度為300mm。柜體有專用接地點。
